K&F PIA M , white
Beskrivning
PIA M passivt 3-vägs kolonn-line array
PIA M är en passiv 3-vägs kolonnhögtalare med justerbar tweeter-array i adaptiv J-form (patentsökt) för precis vertikal styrning — 100° horisontellt och justerbar 5°–25° vertikalt. Räckvidden når upp till 25 m, eller jämn täckning från 1 m och uppåt, och max SPL är 132 dB SPL (peak vid max 10 % THD). Konstruktionen är passiv 3-vägs med 1-vägs aktiv equalisering: 4 × 0,75″ compression drivers på vertikalt justerbart horn, 2 × 4″ mid-range drivers i kardioidkammare och 4 × 4″ low-frequency drivers i justerbar basreflex-/kardioidkammare. Driftläget växlas mellan basreflex (bandbredd ned till 85 Hz) och kardioid (bredbandig bakdämpning >10 dB). Kabinettet är björkmultiplex i RAL 9005, RAL 9010 eller RAL specialfärg. M10-gänginsatser i botten, topp och baktill samt försänkta speakON- och Phoenix-anslutningar. Drivs av K&F SystemAmps.
| Konstruktion | Passivt 3-vägs system, 1-vägs aktiv equalisering | |
|---|---|---|
| Förstärkare | K&F PLM+ Series, K&F D Series TGX Series, IPX Series, IX Series K&F IPX 1200 och 2400 | |
| Frekvensgång ±10 dB | 85 Hz – 23 kHz Bassreflex FR Mode 93 Hz – 23 kHz Bassreflex LCut Mode 107 Hz – 23 kHz Cardioid FR Mode 116 Hz – 23 kHz Cardioid LCut Mode | |
| Frekvensgång ±3 dB | 102 Hz – 22 kHz Bassreflex FR Mode 127 Hz – 22 kHz Bassreflex LCut Mode 145 Hz – 22 kHz Cardioid FR Mode 184 Hz – 22 kHz Cardioid LCut Mode | |
| Nominell spridningsvinkel | 100° × 5°–25° (asymmetriskt justerbar) | |
| Effekttålighet nominell | 150 W | |
| Effekttålighet program | 325 W | |
| Effekttålighet peak | 650 W | |
| Max SPL | 132 dB SPL (peak @ max 10 % THD) | |
| Impedans nominell | 8 Ω | |

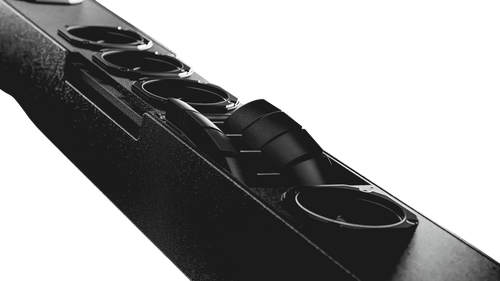

| Komponenter | 4 × 0,75″ compression drivers på vertikalt justerbart horn 2 × 4″ mid-range drivers i kardioidkammare 4 × 4″ low-frequency drivers i justerbar basreflex-/kardioidkammare | |
| Anslutningar | speakON NL4 (1+/1−) // Phoenix-anslutning | |

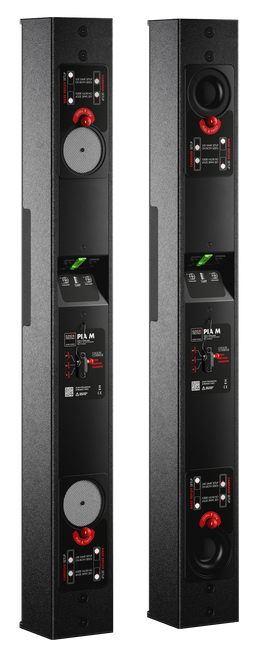

| Kabinett | Björkmultiplex med tålig finish i RAL 9005 (svart) eller RAL 9010 (vit), 2 × M10 gänginsatser i botten och topp för stativ-/TV-spigot-adaptrar eller försänkt väggfäste, 4 × M10 baktill för klämmonteringsadaptrar, försänkta speakON- och Phoenix-anslutningar baktill, ogenomskinlig stålgrill med svart akustikskum, justerbar tweeter-array, växelbar basreflex- eller kardioidavstämning | |
| Mått (B × H × D) | 139 × 1 196 × 168 mm | |
| Vikt | 12,2 kg | |
| Färg | RAL 9005 (svart) RAL 9010 (vit) RAL specialfärg | |
| Tillval | 100 V-toroidtransformator 50/100/150 VA Väggfäste | |
